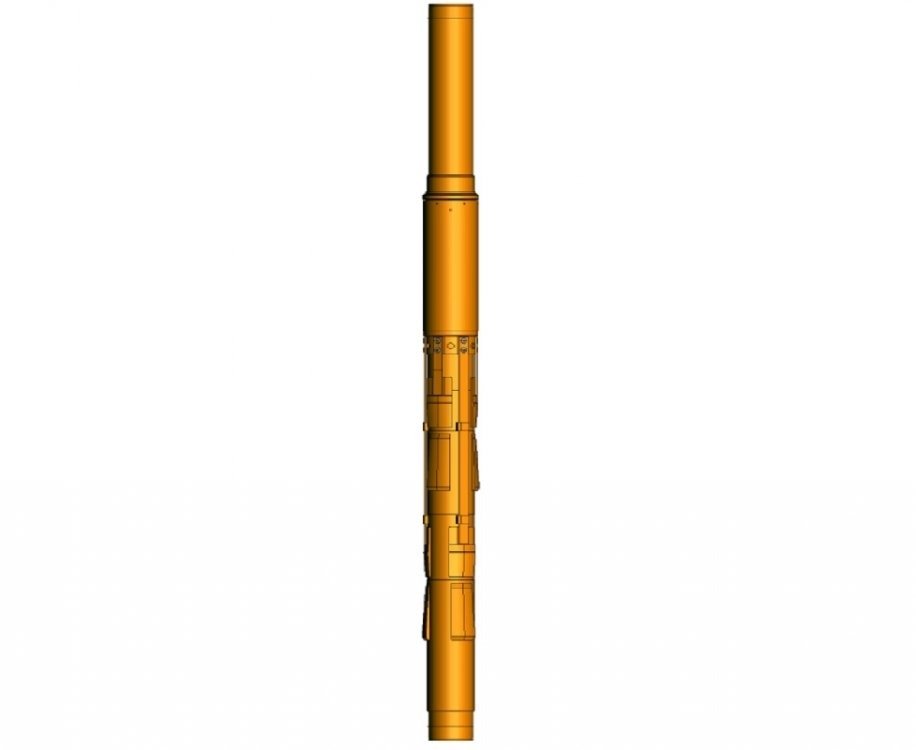

Подвеска гидравлическая клиновая
Характеристики
Внутренний диаметр промежуточной обсадной колонны, мм
127-133
Наружный диаметр подвески, мм
123
Диаметр проходного канала, мм
89
Длина, мм
1835
Присоединительная резьба
ОТТМ 102 ТУ 14-161-163-96
Масса, кг
41,8
Давление среза стопорных винтов, МПа (кгс/см2)
10,3±0,5 (105±5)
Осевая нагрузка, воспринимаемая подвеской в рабочем положении, кгс
70000
Максимальная температура, К (°С)
373 (100)
Внутренний диаметр промежуточной обсадной колонны, мм
124 – 127
Наружный диаметр подвески, мм
119
Диаметр проходного канала, мм
89
Длина, мм
1835
Присоединительная резьба
ОТТМ 102 ТУ 14-161-163-96
Масса, кг
38,5
Осевая нагрузка, воспринимаемая подвеской в рабочем положении, кгс
70000
Внутренний диаметр промежуточной обсадной колонны, мм
150 – 155 (155 – 160)
Наружный диаметр подвески, мм
144(150)
Диаметр проходного канала, мм
99,6
Длина, мм
2200
Присоединительная резьба
ОТТМ 114 ГОСТ 632-80
Масса, кг
71
Осевая нагрузка, воспринимаемая подвеской в рабочем положении, кгс
90000
Внутренний диаметр промежуточной обсадной колонны, мм
147-152
Наружный диаметр подвески, мм
141
Диаметр проходного канала, мм
99,6
Длина, мм
2200
Присоединительная резьба
ОТТМ 114 ГОСТ 632-80
Масса, кг
71
Осевая нагрузка, воспринимаемая подвеской в рабочем положении, кгс
90000
Внутренний диаметр промежуточной обсадной колонны, мм
150-155
Наружный диаметр подвески, мм
144
Диаметр проходного канала, мм
99,6
Длина, мм
1770
Присоединительная резьба
ОТТМ 114 ГОСТ 632-80
Масса, кг
61,2
Давление среза стопорных винтов, МПа (кгс/см2)
9,8⁺¹ (100+10)
Осевая нагрузка, воспринимаемая подвеской в рабочем положении, кгс
90000
Внутренний диаметр промежуточной обсадной колонны, мм
119
Наружный диаметр подвески, мм
115
Диаметр проходного канала, мм
76
Длина, мм
1651
Присоединительная резьба
ОТТМ 98,6 ТУ 14-161-163-96 89 ГОСТ 633-80
Масса, кг
46,8
Давление среза стопорных винтов, МПа (кгс/см2)
10,3±0,5 (105±5)
Осевая нагрузка, воспринимаемая подвеской в рабочем положении, кгс
60000
Внутренний диаметр промежуточной обсадной колонны, мм
159,6 – 166,2
Наружный диаметр подвески, мм
156
Диаметр проходного канала, мм
111,6
Длина, мм
1795
Присоединительная резьба
ОТТМ 127 ГОСТ 632-80
Масса, кг
78
Давление среза стопорных винтов, МПа (кгс/см2)
9,5±1,5 (96,9±15,3)
Осевая нагрузка, воспринимаемая подвеской в рабочем положении, кгс
90000
Внутренний диаметр промежуточной обсадной колонны, мм
159,6 – 166,2
Наружный диаметр подвески, мм
156
Диаметр проходного канала, мм
111,6
Длина, мм
1718
Присоединительная резьба
ОТТМ 127 ГОСТ 632-80
Масса, кг
68
Давление среза стопорных винтов, МПа (кгс/см2)
9,8⁺¹ (100+10)
Осевая нагрузка, воспринимаемая подвеской в рабочем положении, кгс
90000
Описание
Предназначена для подвешивания хвостовика в обсадной колонне.
