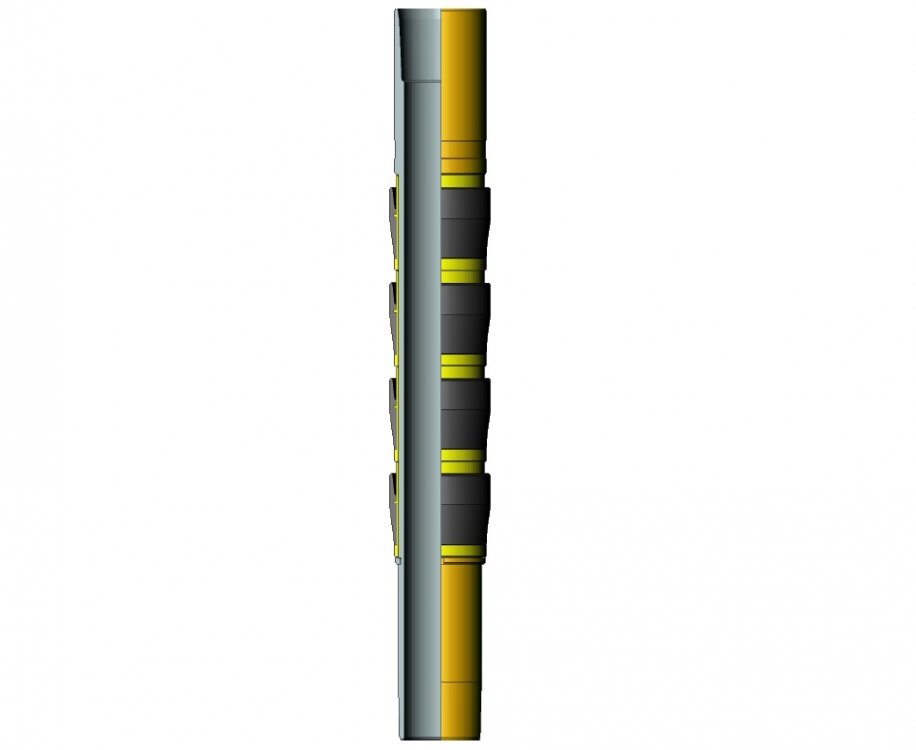

Переводник манжетный
Описание
Предназначен для установки как в открытом стволе, так и в обсадной колонне с целью перекрытия затрубного или межтрубного пространства и предотвращения опускания цемента при креплении “хвостовика”.
Характеристики
| № п/п | Наименование | Обозначение | |||
| ЗХБ 10.12.00.000 | ЗХБ 10.14.00.000 | ЗХБ 20.14.00.000 | ЗХБ 20.44.00.000 | ||
| 1 | Условный диаметр потайной обсадной колонны ("хвостовика"), мм | 102 | 102 | 114 | 114 |
| 2 | Внутренний диаметр промежуточной обсадной колонны, мм | 126 – 133 | 126 – 133 | 148 – 152 | 147-154 |
| 3 | Наружный диаметр, мм | 123 | 126 | 154 | 146 |
| 4 | Диаметр проходного канала, мм | 89 | 89 | 100 | 99 |
| 5 | Длина, мм | 880 | 690 | 950 | 820 |
| 6 | Присоединительная резьба | ОТТМ 102 ТУ 14-161-163-96 | ОТТМ 102 ТУ 14-161-163-96 | ОТТМ 114 ГОСТ 632-80 | ОТТМ 114 ГОСТ 632-80 |
| 7 | Масса, кг | 19,3 | 15,2 | 30,7 | 26,3 |
| 8 | Максимальная рабочая температура, К (°С) | 373 (100) | |||
