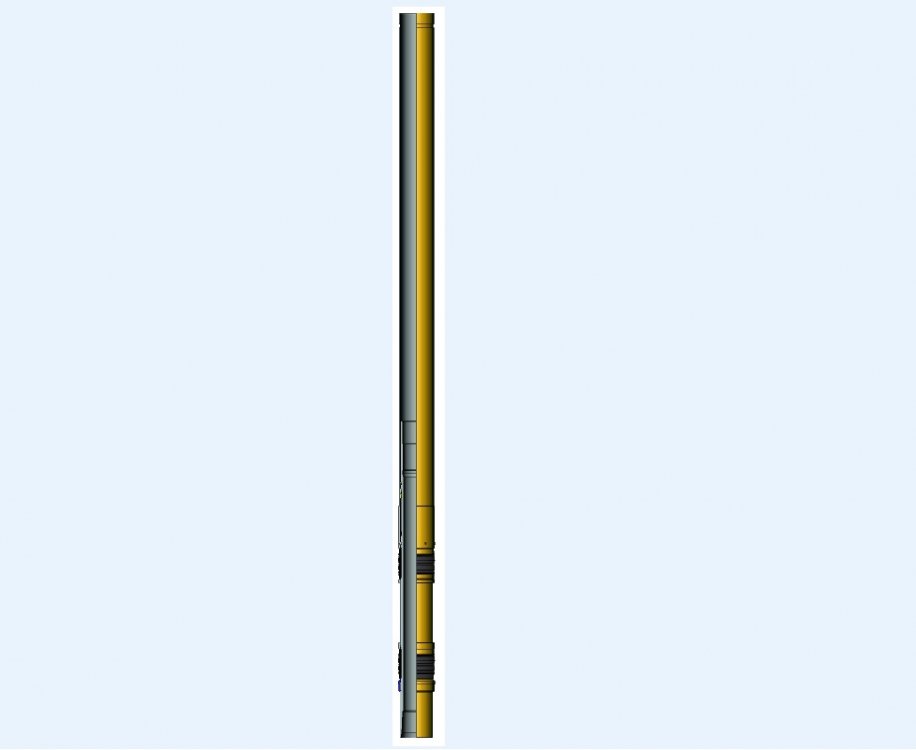

Пакер верхний двухманжетный
Описание
Предназначен для уплотнения межтрубного пространства между верхом хвостовика и обсадной колонной, вытеснения цементного раствора через верх колонны от давления продавливания, исключения миграции газа и смещения хвостовика из установленного положения.
Характеристики
| № п/п | Наименование | Обозначение | ||
| ЗХБ 10.33.00.000 | ЗХБ 10.39.33.000 | ЗХБ 20.33.00.000 | ||
| 1 | Условный диаметр потайной обсадной колонны хвостовика, мм | 102 | 102 | 114 |
| 2 | Внутренний диаметр промежуточной обсадной колонны, мм | 127 – 133 | 124-128 | 150 – 155 |
| 3 | Наружный диаметр пакера верхнего, мм | 123 | 119 | 144 |
| 4 | Диаметр проходного канала, мм | 88 | 88 | 100 |
| 5 | Внутренний диаметр штанги, мм | 105 | 105 | 127 |
| 6 | Длина пакера, мм | 2395 | 2395 | 2395 |
| 7 | Масса пакера верхнего, кг | 57,8 | 53,7 | 76,6 |
| 8 | Присоединительная резьба | ОТТМ 102 ТУ 14-161-163-96 | ОТТМ 102 ТУ 14-161-163-96 | ОТТМ 114 ГОСТ 632-80 |
| 9 | Осевая нагрузка среза винтов пакера, кгс | 6000 ± 600 | 5715±570 | 6000 ± 600 |
| 10 | Максимальный перепад давления, воспринимаемый манжетой , МПа | 25 | 25 | 25 |
| 11 | Максимальная рабочая температура, К(°С) | 373 (100) | ||
