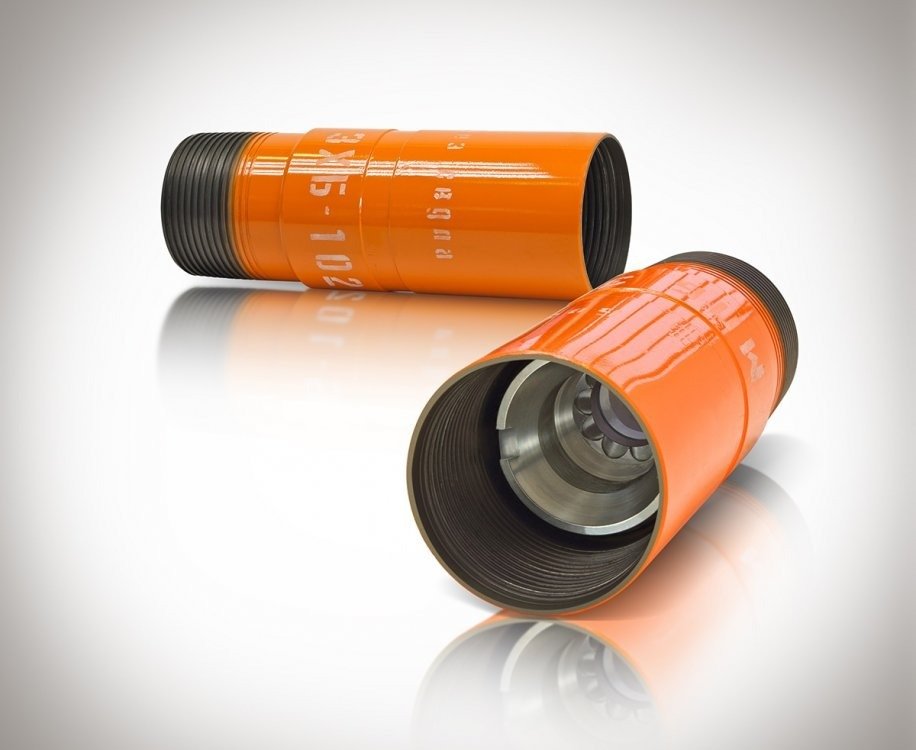

Муфта посадочная с седлом
Характеристики
Наружный диаметр, мм
110
Внутренний диаметр корпуса, мм
88
Присоединительная резьба
ОТТМ 102
Шар, мм
25,4
Проходной диаметр седла под шар/без седла, мм
22/38
Давление среза седла, МПа (кгс/см2)
17,0±1,0 (173±10)
Посадочный диаметр под пробку, мм
52
Максимальное внутреннее избыточное давление, выдерживаемое корпусом, МПа (кгс/см2)
70,0 (714)
Группа прочности
Р110
перепад давления выдерживаемый обратным клапаном, МПа (кгс/см2)
-
Масса, кг
7,0
Длина изделия, мм
300
Максимальная температура, К (°С)
393 (120)
Материал внутренних частей
Алюминиевый сплав
Наружный диаметр, мм
110
Внутренний диаметр корпуса, мм
88
Присоединительная резьба
ОТТМ 102
Шар, мм
25,4
Проходной диаметр седла под шар/без седла, мм
22/38
Давление среза седла, МПа (кгс/см2)
17,0±1,0 (173±10)
Посадочный диаметр под пробку, мм
52
Максимальное внутреннее избыточное давление, выдерживаемое корпусом, МПа (кгс/см2)
70,0 (714)
Группа прочности
Р110
перепад давления выдерживаемый обратным клапаном, МПа (кгс/см2)
-
Масса, кг
10,3
Длина изделия, мм
300
Максимальная температура, К (°С)
393 (120)
Материал внутренних частей
Чугун
Наружный диаметр, мм
110
Внутренний диаметр корпуса, мм
88
Присоединительная резьба
ОТТМ 102
Шар, мм
20,0
Проходной диаметр седла под шар/без седла, мм
17/20
Давление среза седла, МПа (кгс/см2)
29,4+5,0 (300+50)
Посадочный диаметр под пробку, мм
-
Максимальное внутреннее избыточное давление, выдерживаемое корпусом, МПа (кгс/см2)
70,0 (714)
Группа прочности
Р110
перепад давления выдерживаемый обратным клапаном, МПа (кгс/см2)
-
Масса, кг
10,5
Длина изделия, мм
300
Максимальная температура, К (°С)
373 (100)
Материал внутренних частей
Чугун
Наружный диаметр, мм
110
Внутренний диаметр корпуса, мм
88
Присоединительная резьба
ОТТМ 102
Шар, мм
20,0
Проходной диаметр седла под шар/без седла, мм
17/45
Давление среза седла, МПа (кгс/см2)
29,4+5,0 (300+50)
Посадочный диаметр под пробку, мм
-
Максимальное внутреннее избыточное давление, выдерживаемое корпусом, МПа (кгс/см2)
70,0 (714)
Группа прочности
Р110
перепад давления выдерживаемый обратным клапаном, МПа (кгс/см2)
24,5 (250)
Масса, кг
11,5
Длина изделия, мм
300
Максимальная температура, К (°С)
373 (100)
Материал внутренних частей
Чугун
Наружный диаметр, мм
127,5
Внутренний диаметр корпуса, мм
99
Присоединительная резьба
ОТТМ 114
Шар, мм
25,4
Проходной диаметр седла под шар/без седла, мм
22/52
Давление среза седла, МПа (кгс/см2)
17,0±1,0 (173±10)
Посадочный диаметр под пробку, мм
52
Максимальное внутреннее избыточное давление, выдерживаемое корпусом, МПа (кгс/см2)
70,0 (714)
Группа прочности
Р110
перепад давления выдерживаемый обратным клапаном, МПа (кгс/см2)
-
Масса, кг
10,2
Длина изделия, мм
325
Максимальная температура, К (°С)
393 (120)
Материал внутренних частей
Алюминиевый сплав
Наружный диаметр, мм
127,5
Внутренний диаметр корпуса, мм
97
Присоединительная резьба
ОТТГ 114
Шар, мм
25,4
Проходной диаметр седла под шар/без седла, мм
22/52
Давление среза седла, МПа (кгс/см2)
17,0±1,0 (173±10)
Посадочный диаметр под пробку, мм
52
Максимальное внутреннее избыточное давление, выдерживаемое корпусом, МПа (кгс/см2)
70,0 (714)
Группа прочности
Р110
перепад давления выдерживаемый обратным клапаном, МПа (кгс/см2)
-
Масса, кг
10,5
Длина изделия, мм
325
Максимальная температура, К (°С)
393 (120)
Материал внутренних частей
Алюминиевый сплав
Наружный диаметр, мм
128
Внутренний диаметр корпуса, мм
99
Присоединительная резьба
ВС 114
Шар, мм
25,4
Проходной диаметр седла под шар/без седла, мм
22/52
Давление среза седла, МПа (кгс/см2)
17,0±1,0 (173±10)
Посадочный диаметр под пробку, мм
52
Максимальное внутреннее избыточное давление, выдерживаемое корпусом, МПа (кгс/см2)
25 (255)
Группа прочности
N80
перепад давления выдерживаемый обратным клапаном, МПа (кгс/см2)
-
Масса, кг
12,1
Длина изделия, мм
390
Максимальная температура, К (°С)
393 (120)
Материал внутренних частей
Алюминиевый сплав
Наружный диаметр, мм
128
Внутренний диаметр корпуса, мм
99
Присоединительная резьба
ОТТМ 114
Шар, мм
25,4 38.1
Проходной диаметр седла под шар/без седла, мм
22/52
Давление среза седла, МПа (кгс/см2)
17,0±1,0 (173±10)
Посадочный диаметр под пробку, мм
52
Максимальное внутреннее избыточное давление, выдерживаемое корпусом, МПа (кгс/см2)
70,0 (714)
Группа прочности
Р110
перепад давления выдерживаемый обратным клапаном, МПа (кгс/см2)
-
Масса, кг
14,3
Длина изделия, мм
345
Максимальная температура, К (°С)
393 (120)
Материал внутренних частей
Алюминиевый сплав
Наружный диаметр, мм
128
Внутренний диаметр корпуса, мм
99
Присоединительная резьба
ОТТМ 114
Шар, мм
20,0 25,4
Проходной диаметр седла под шар/без седла, мм
17/52
Давление среза седла, МПа (кгс/см2)
32,9±1,5 (335±15)
Посадочный диаметр под пробку, мм
-
Максимальное внутреннее избыточное давление, выдерживаемое корпусом, МПа (кгс/см2)
70,0 (714)
Группа прочности
Р110
перепад давления выдерживаемый обратным клапаном, МПа (кгс/см2)
-
Масса, кг
18,9
Длина изделия, мм
330
Максимальная температура, К (°С)
393 (120)
Материал внутренних частей
Чугун
Наружный диаметр, мм
128
Внутренний диаметр корпуса, мм
100
Присоединительная резьба
ОТТМ 114
Шар, мм
25,4 38.1
Проходной диаметр седла под шар/без седла, мм
17/73
Давление среза седла, МПа (кгс/см2)
23,0±1,0 (234±10)
Посадочный диаметр под пробку, мм
-
Максимальное внутреннее избыточное давление, выдерживаемое корпусом, МПа (кгс/см2)
70,0 (714)
Группа прочности
Р110
перепад давления выдерживаемый обратным клапаном, МПа (кгс/см2)
-
Масса, кг
13,8
Длина изделия, мм
325
Максимальная температура, К (°С)
393 (120)
Материал внутренних частей
Алюминиевый сплав
Наружный диаметр, мм
127,5
Внутренний диаметр корпуса, мм
99
Присоединительная резьба
ОТТМ 114
Шар, мм
25,4
Проходной диаметр седла под шар/без седла, мм
22
Давление среза седла, МПа (кгс/см2)
23,0±1,0 (234±10)
Посадочный диаметр под пробку, мм
-
Максимальное внутреннее избыточное давление, выдерживаемое корпусом, МПа (кгс/см2)
70,0 (714)
Группа прочности
Р110
перепад давления выдерживаемый обратным клапаном, МПа (кгс/см2)
-
Масса, кг
10,4
Длина изделия, мм
325
Максимальная температура, К (°С)
373 (100)
Материал внутренних частей
Алюминиевый сплав
Наружный диаметр, мм
140
Внутренний диаметр корпуса, мм
112
Присоединительная резьба
ОТТМ 127
Шар, мм
38,1
Проходной диаметр седла под шар/без седла, мм
32/65
Давление среза седла, МПа (кгс/см2)
17,0±1,0 (173±10)
Посадочный диаметр под пробку, мм
65
Максимальное внутреннее избыточное давление, выдерживаемое корпусом, МПа (кгс/см2)
70,0 (714)
Группа прочности
Р110
перепад давления выдерживаемый обратным клапаном, МПа (кгс/см2)
-
Масса, кг
13,7
Длина изделия, мм
360
Максимальная температура, К (°С)
393 (120)
Материал внутренних частей
Алюминиевый сплав
Наружный диаметр, мм
140
Внутренний диаметр корпуса, мм
112
Присоединительная резьба
ОТТГ 127
Шар, мм
38,1
Проходной диаметр седла под шар/без седла, мм
32/65
Давление среза седла, МПа (кгс/см2)
17,0±1,0 (173±10)
Посадочный диаметр под пробку, мм
65
Максимальное внутреннее избыточное давление, выдерживаемое корпусом, МПа (кгс/см2)
70,0 (714)
Группа прочности
Р110
перепад давления выдерживаемый обратным клапаном, МПа (кгс/см2)
-
Масса, кг
13,7
Длина изделия, мм
360
Максимальная температура, К (°С)
393 (120)
Материал внутренних частей
Алюминиевый сплав
Наружный диаметр, мм
194,5
Внутренний диаметр корпуса, мм
159,4
Присоединительная резьба
ОТТМ 178-А
Шар, мм
63,5
Проходной диаметр седла под шар/без седла, мм
55/100,2
Давление среза седла, МПа (кгс/см2)
20,0±1,0 (204±10)
Посадочный диаметр под пробку, мм
100
Максимальное внутреннее избыточное давление, выдерживаемое корпусом, МПа (кгс/см2)
35,0 (357)
Группа прочности
Р110
перепад давления выдерживаемый обратным клапаном, МПа (кгс/см2)
-
Масса, кг
36,4
Длина изделия, мм
500
Максимальная температура, К (°С)
393 (120)
Материал внутренних частей
Алюминиевый сплав
Наружный диаметр муфты D, мм
105
Диаметр проходного канала, мм
22
Внутренний диаметр после разбуривания, мм
77
Длина муфты, мм
295
Присоединительная резьба
89 ГОСТ 633-80
Масса, кг
9
Максимальная температура, К (°С)
373 (100)
Наружный диаметр муфты D, мм
140
Диаметр проходного канала, мм
32
Внутренний диаметр после разбуривания, мм
112
Длина муфты, мм
360
Присоединительная резьба
ОТТМ 127 ГОСТ 632-80
Масса, кг
13,5
Максимальная температура, К (°С)
373 (100)
Наружный диаметр муфты D, мм
110
Диаметр проходного канала, мм
22
Внутренний диаметр после разбуривания, мм
88
Длина муфты, мм
300
Присоединительная резьба
ОТТМ 102
Масса, кг
6,9
Максимальная температура, К (°С)
373 (100)
Наружный диаметр муфты D, мм
127,5
Диаметр проходного канала, мм
22
Внутренний диаметр после разбуривания, мм
100
Длина муфты,мм
325
Присоединительная резьба
ОТТМ 114 ГОСТ 632-80
Масса, кг
10,2
Максимальная рабочая температура, К (°С)
373 (100)
Наружный диаметр муфты D, мм
127,5
Диаметр проходного канала, мм
22
Внутренний диаметр после разбуривания, мм
97
Длина муфты,мм
325
Присоединительная резьба
ООТГ 114
Масса, кг
10,5
Максимальная рабочая температура, К (°С)
373 (100)
Наружный диаметр муфты D, мм
166
Диаметр проходного канала, мм
45,0
Внутренний диаметр после разбуривания, мм
129
Длина муфты,мм
350
Присоединительная резьба
ВС 146,05 ГОСТ Р 51906-2015
Масса, кг
19,5
Максимальная рабочая температура, К (°С)
423(150)
Наружный диаметр муфты D, мм
166
Диаметр проходного канала, мм
45,0
Внутренний диаметр после разбуривания, мм
129
Длина муфты,мм
400
Присоединительная резьба
ВС 146,05 ГОСТ Р 51906-2015
Масса, кг
23
Максимальная рабочая температура, К (°С)
373 (100)
Максимальный перепад давления на муфте после посадки шара композитного ЗХБ 100.00.00.005-03 диаметром 50,8 мм, МПа (кгс/см2)
70,0 (714)
Внутреннее давление, выдерживаемое корпусом, МПа (кгс/см2)
70,0 (714)
Максимально допустимая нагрузка на растяжение, кН (тс)
980,7 (100)
Материал седла
Чугун
Плотность шара композитного ЗХБ 100.00.00.005-03, г/см3
1,56
Максимальный перепад давления на муфте после посадки шара композитного ЗХБ 100.00.00.005-03 диаметром 50,8 мм, МПа (кгс/см2)
70,0 (714)
Внутреннее давление, выдерживаемое корпусом, МПа (кгс/см2)
70,0 (714)
Максимально допустимая нагрузка на растяжение, кН (тс)
980,7 (100)
Материал седла
Алюминиевый сплав
Плотность шара композитного ЗХБ 100.00.00.005-03, г/см3
1,56
Описание
Предназначена для посадки шара в седло и управления подвеской гидравлической с последующим разрывом винтов и восстановлением циркуляции, посадки тандема продавочной и прочистной пробок в приемное гнездо, его герметизации и фиксации.
