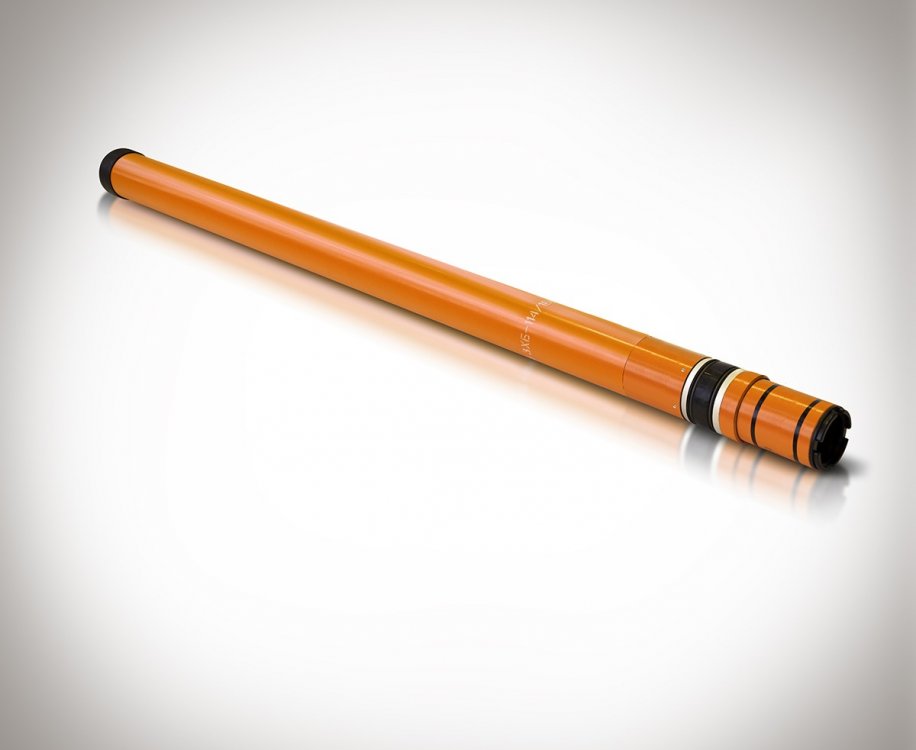

Пакер верхний
Описание
Предназначен для уплотнения межтрубного пространства между верхом хвостовика и обсадной колонной,
исключения миграции газа и смещения хвостовика из установленного положения.
Характеристики
| № п/п | Наименование | Обозначение | |||||||
| ЗХБ 10.02.00.000 В | ЗХБ 10.39.02.000 | ЗХБ 20.02.00.000Б (20.78.02.000) | ЗХБ 20.47.02.000 | ЗХБ 20.80.02.000 укороч. | ЗХБ 30.02.00.000 | ЗХБ 40.02.00.000 (40.80.02.000укор) | |||
| 1 | Условный диаметр потайной обсадной колонны хвостовика, мм | 102 | 102 | 114 | 114 | 114 | 89 | 127 | |
| 2 | Внутренний диаметр промежуточной обсадной колонны, мм | 126 – 133 | 124 – 128 | 150 – 155 (155 - 160) | 147 - 152 | 150-154 | 119-123 | 159,6 – 166,2 | |
| 3 | Наружный диаметр пакера верхнего, мм | 123 | 119 | 144 (148) | 141 | 144 | 113 | 153 | |
| 4 | Диаметр проходного канала, мм | 88 | 88 | 99 | 100 | 100 | 85 | 112 | |
| 5 | Внутренний диаметр штанг, мм | 105 | 105 | 127 | 127 | 127 | 103 | 133,5 | |
| 6 | Длина пакера, мм | 2089 | 2089 | 2395 | 2395 | 1190 | 1460 | 2400(1230) | |
| 7 | Масса, кг | 48 | 47 | 65 | 65 | 43 | 27,5 | 69,2(46) | |
| 8 | Присоединительная резьба | ОТТМ 102 ТУ 14-161-163-96 | ОТТМ 102 ТУ 14-161-163-96 | ОТТМ 114 ГОСТ 632-80 | OТТМ 114 ГОСТ 632-80 | ОТТМ 114 ГОСТ 632-80 | OТТМ 98,6 ТУ 14-161-163-96 | ОТТМ 127 ГОСТ 632-80 | |
| 9 | Осевая нагрузка среза винтов пакера, кгс | 5715 ± 570 | 6000±300 | 5061 ± 506 | 6000 ± 300 | ||||
| 10 | Максимальный перепад давления, воспринимаемый манжетой , МПа | 20 | 20 | 20 | 20 | 20 | 20 | 20(25) | |
| 11 | Максимальная рабочая температура, К(°С) | 373 (100) | |||||||
