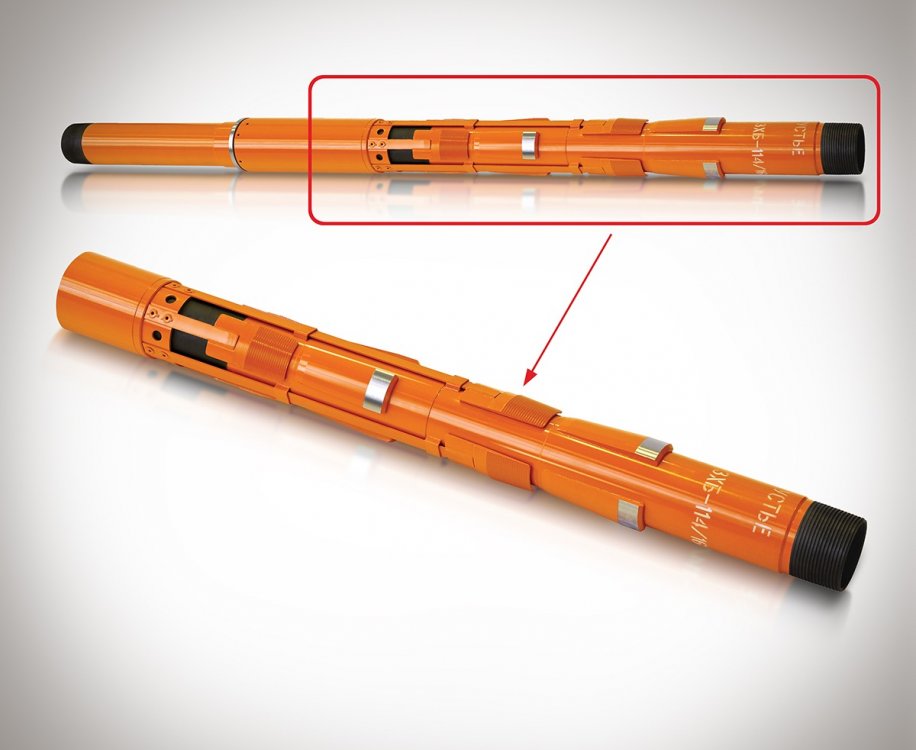

Подвеска гидравлическая клиновая (продолжение)
Описание
Предназначена для подвешивания хвостовика в обсадной колонне для газовых скважин.
Характеристики
| № п/п | Наименование | Обозначение | |
| ЗХБ 20.72.03.000 | ЗХБ 20.72.33.000 | ||
| 1 | Условный диаметр потайной обсадной колонны хвостовика, мм | 114 | 114 |
| 2 | Внутренний диаметр промежуточной обсадной колонны, мм | 147 - 154 | 155 - 160 |
| 3 | Наружный диаметр подвески, мм | 142 | 152 |
| 4 | Диаметр проходного канала, мм | 97 | 97 |
| 5 | Длина, мм | 1770 | 1770 |
| 6 | Присоединительная резьба | ОТТГ 114 ГОСТ 632-80 | ОТТГ 114 ГОСТ 632-80 |
| 7 | Масса, кг | 66,1 | 68,6 |
| 8 | Давление среза стопорных винтов, МПа (кгс/см2) | 10,3±0,5 (105±5) | |
| 9 | Осевая нагрузка, воспринимаемая подвеской в рабочем положении, кгс | 100000 | 100000 |
| 10 | Максимальная рабочая температура, К (°С) | 383(110) | |
